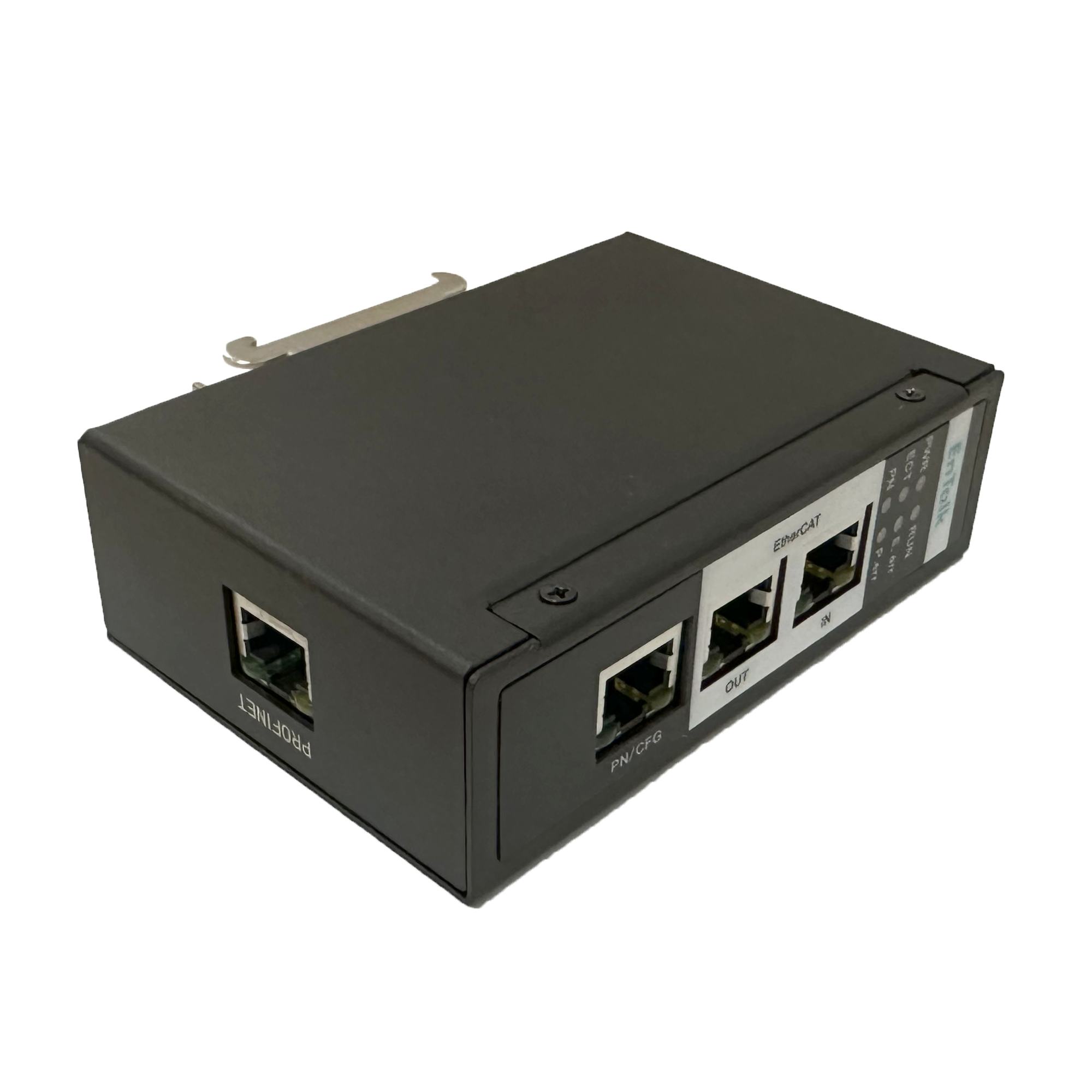

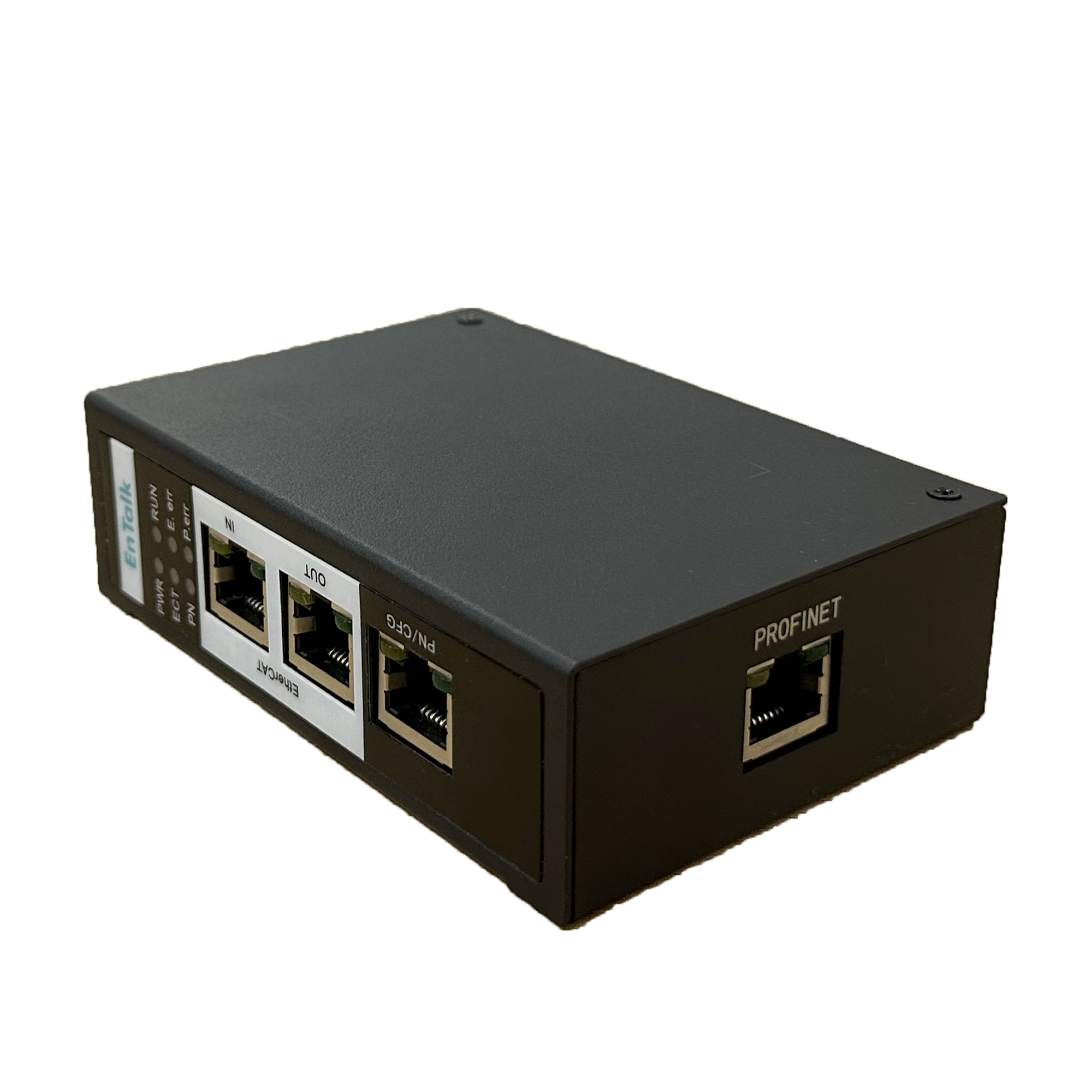

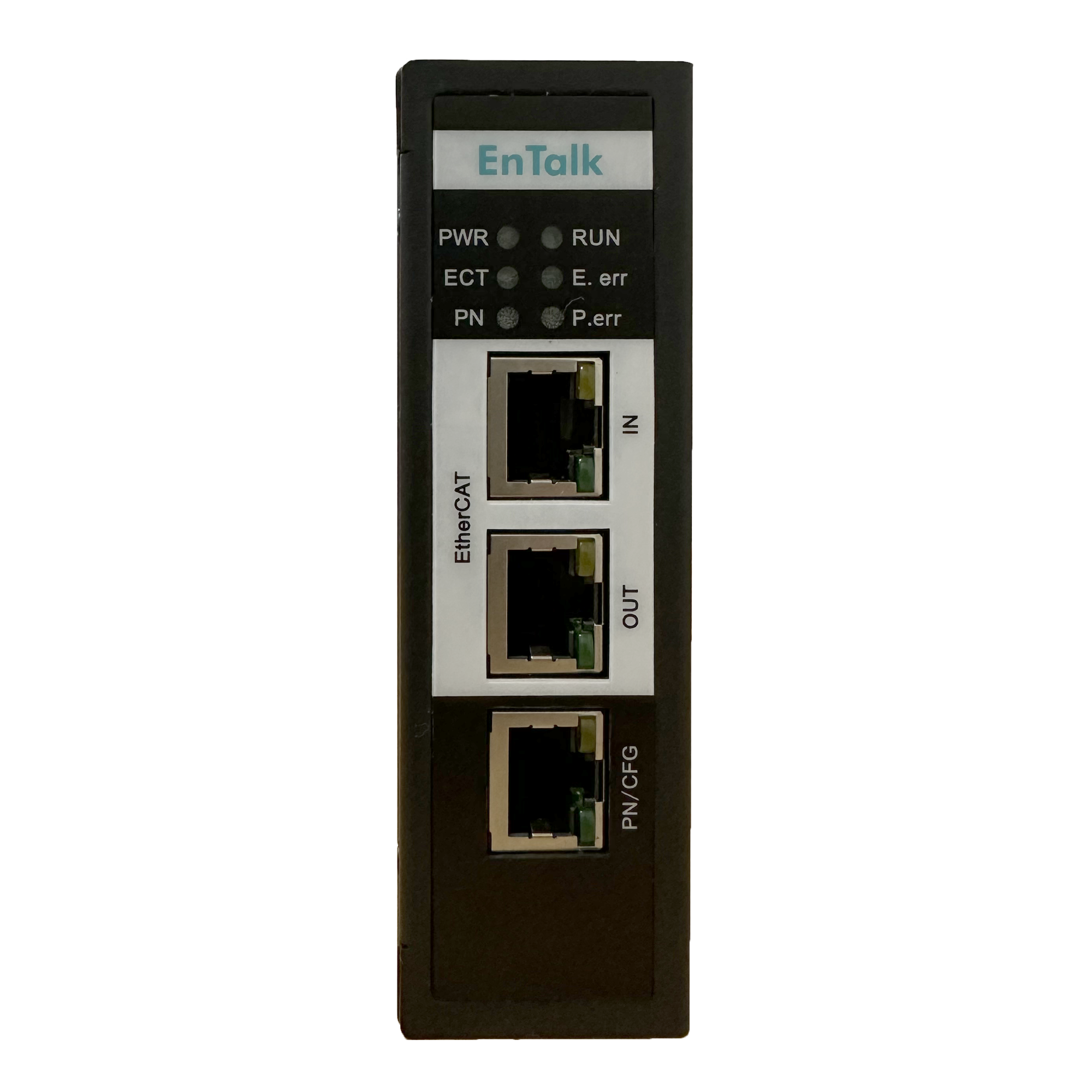

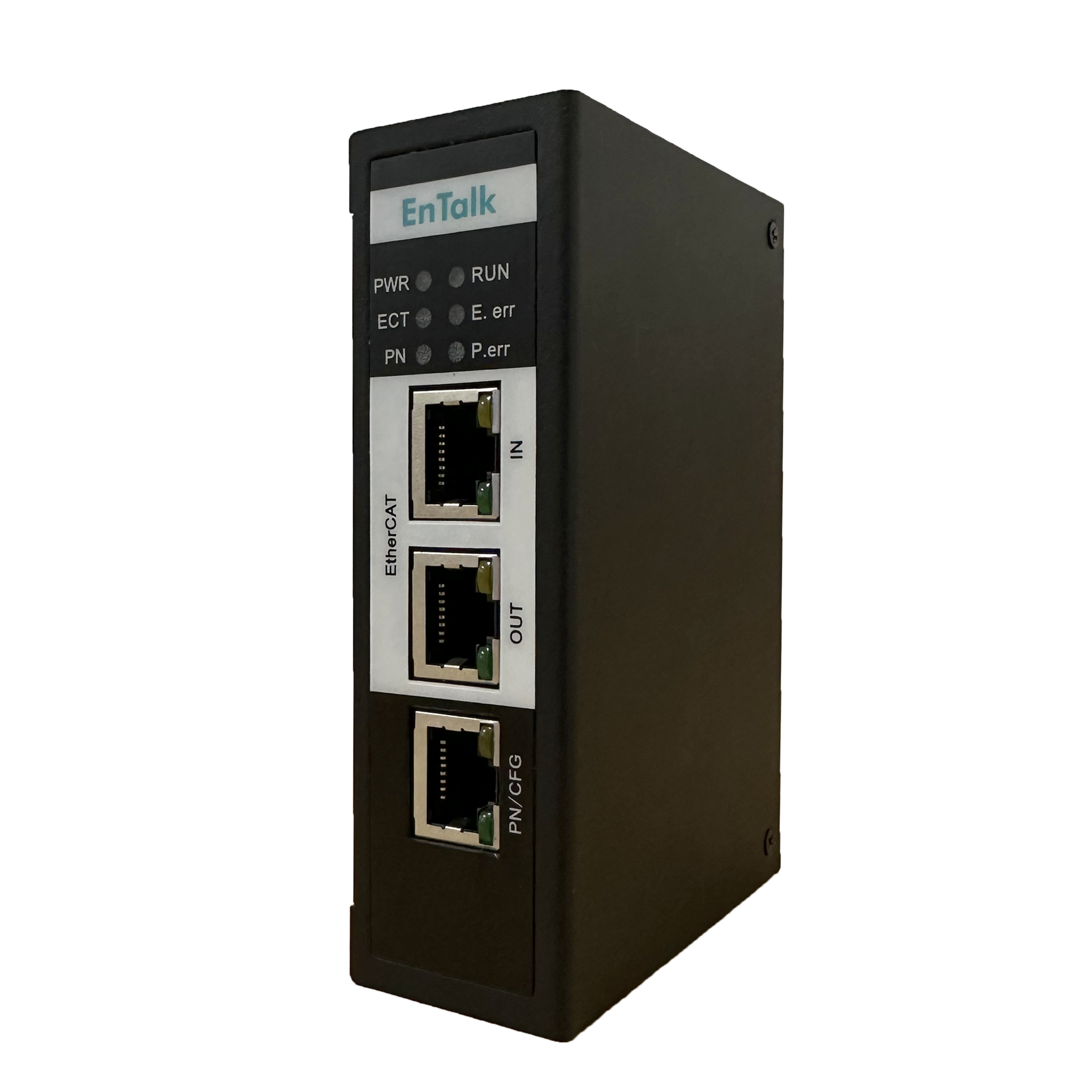

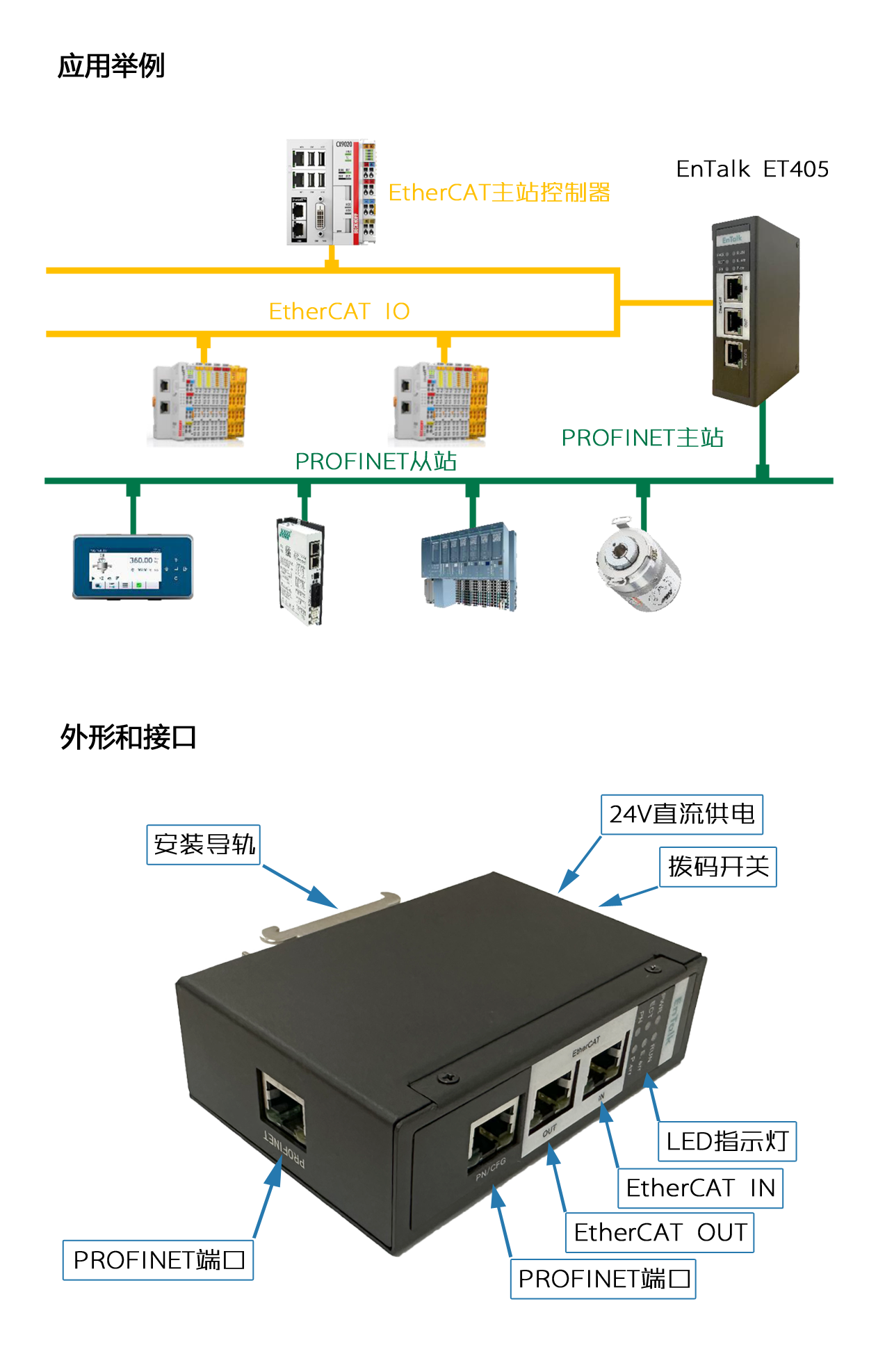

PROFINET 规范

V2.4

PROFINET 接口

双以太网 100 Mbit/s，RJ45 插头

周期数据交换

支持

非周期数据读、写

支持

诊断数据和故障读取

支持

最大从站个数

128

单个从站支持最大数据

1440bytes   IN+1440bytes OUT

最大输出数据

1.5Kbytes

最大输入数据

1.5Kbytes

PN 从站单个轮询周期

可设置，允许不同从站轮询周期不同，最小周期 1ms

PN 网络配置文件大小

512Kbytes

从站诊断、故障检测

支持

实时通信

支持

本地静态配置

支持

LLDP, SNMP

支持

RTC、RTA、DCP、CL-RPC

支持

IRT

不支持

MRP-Media Redundancy

介质冗余功能

开发中

System redundancy

系统冗余

不支持

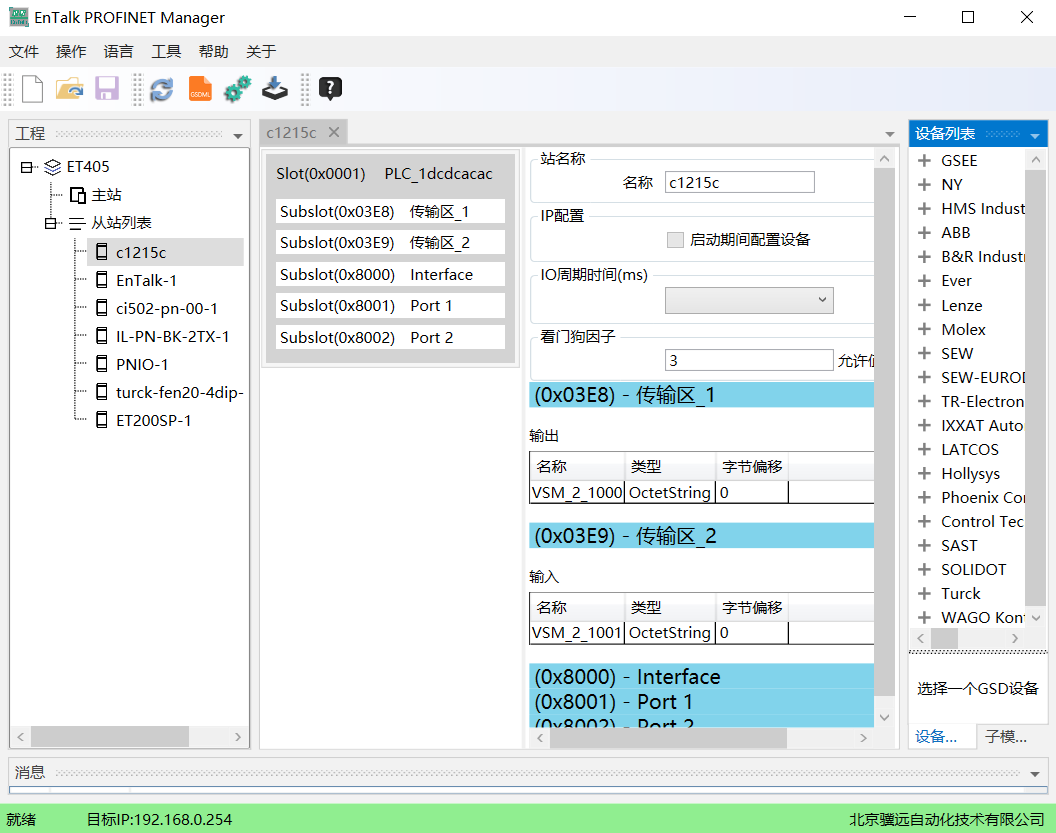

配置软件

运行平台

WIN7、WIN10、WIN11

GSDML 规范

V2.31、V2.32、V2.33、V2.34、V2.40

GSDML 导入

支持

GSDML 设备显示

支持

工程文件 本地保存和打开

支持

工程文件 设备存储和上载

支持

以太网扫描/下载网关模块

支持

安装包形式

支持

中英文切换

支持

操作日志

支持

PN 主站

参数配置

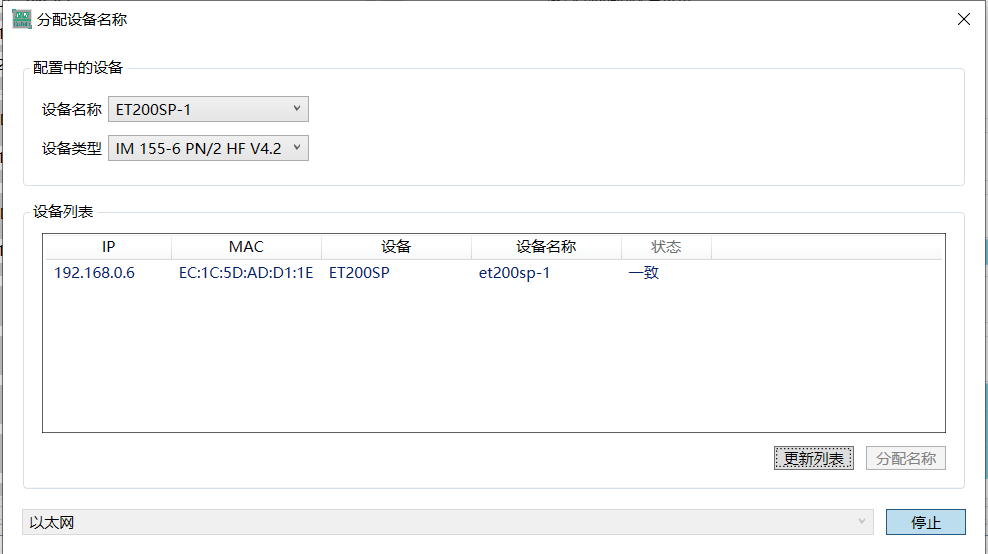

设备名称

支持

IP

支持

发送时钟

1、2、4、8、16、32ms

PN 从站

参数配置

设备

支持

IP

支持

启动时重新配置IP

可选择

IO 周期

1、2、4、8、16、32、64、

128、256、512ms

看门狗倍数

3-960

PN从站输入输出数据偏移指示

支持

EtherCAT

EtherCAT规范

EtherCAT 从站符合 IEC 61158 12 型 （ETG.1000）

CoE

支持

网络周期时间

低至100μs

寻址模式

逻辑、节点和位置

命令

APRD, ARMW, APWR, BRD,   BWR, FPRD,

FPRW, FPWR, FRMW, LRD,   LRW, LWR

同步模式

自由运行

链接模式

双网口菊花链

数据交换

协议数据交换延迟

<1ms

网关延迟

<5ms

数据一致性

整体一致

交换周期

每周期

PN 主站异常

输入数据可配置清零、保持，默认保持

EC 从站异常

输出数据可配置清零、保持，默认清零

防护等级

模块防护等级

IP20

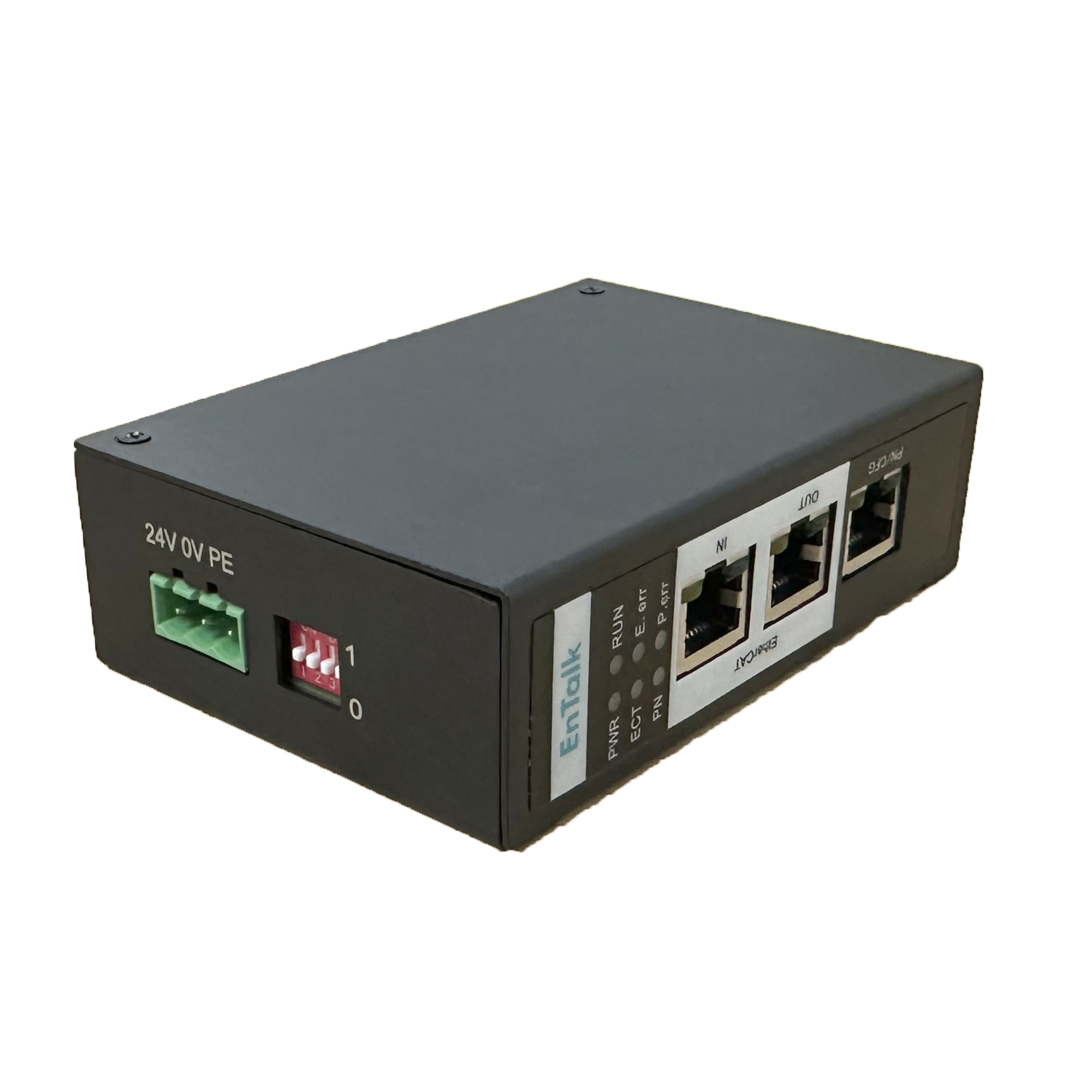

供电电源

输入电压

20.4VDC～28.8VDC(24.0VDC -15%~+20%)

模块功耗(max)

180mA@24VDC

额定电压

24.0VDC

启动时间

模块上电至初始化完成的时间

<10S

其他

以太网方式固件升级

支持，使用网关工具集

清除配置，复位默认

支持，拨码方式

MAC 地址

支持设置
